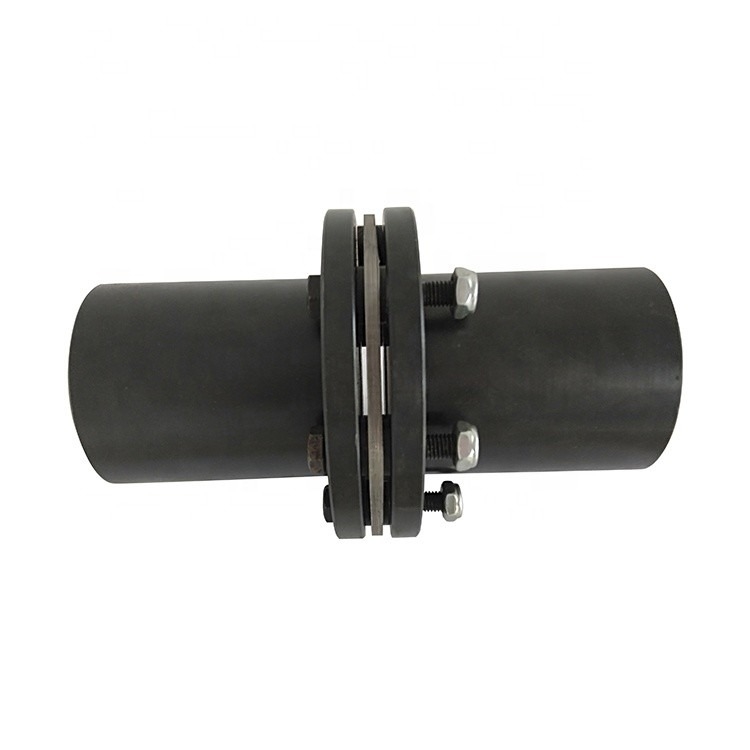

Elastyczne sprzęgło membranowe
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | JMII |
Opis
Elastyczne sprzęgło membranowe zapewnia elastyczne przenoszenie poprzez elastyczne odkształcenie stali stopowej o wysokiej wytrzymałości z cienką płytą.Oznacza to, że to elastyczne sprzęgło membranowe przenosi moment obrotowy ze średnicy zewnętrznej płyty na średnicę wewnętrzną, a następnie ze średnicy wewnętrznej na średnicę zewnętrzną.Odkształcenie płyty od średnicy wewnętrznej do średnicy zewnętrznej powoduje niewspółosiowość.
Aplikacja
Elastyczne sprzęgło membranowe może być szeroko stosowane w hutnictwie, walcowaniu stali, górnictwie, przemyśle chemicznym, stoczniowym, pompowym, dmuchawowym i innych gałęziach przemysłu.
Cechy
Zunifikowany pakiet płyt
Nieskończone życie przy odpowiednim ustawieniu
Skrętnie sztywny bez żadnych luzów
Nie ma potrzeby smarowania ani konserwacji
Brak części zużywających się i wysoka odporność na trudne warunki środowiskowe
Większe rozmiary są dostępne na życzenie
|
Przesył mocy |
0,1 – 70 MW |
|
Prędkości |
do 80 000 obr/min |
|
Moment obrotowy |
do 1 500 000 Nm |
|
Modele projektowe |
pojedyncza membrana podwójna membrana |
|
Rodzaj połączenia |
Wewnątrz piasty Zewnętrzna piasta Kołnierz |
|
Połączenie membrana-tuleja |
Przykręcany |
| Dane dotyczące wydajności sprzęgła przemysłowego typu JMII membranowo-tarczowe | ||||||||||||
| Rozmiar | Moment obrotowy | Szczytowy moment obrotowy | Maksymalna prędkość | Średnica otworu | Otwór LEN | D | DI | t | Sztywność skrętna | Waga | Obrotowy bezwładność | |
| Tn /Nm | Tmax /Nm | nmaks obr/min | d1, d2 | JI Y | POLECIĆ | x10 | Kg | kg.m2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0,2 | 0,37 | 0,9 | (I (1( 1( 1H |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1,4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2,1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | II±0,3 | 0,81 | 4.2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1.2 | 6,4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0,3 | 1,42 | 9,6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0,4 | 1,9 | 12,5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2,35 | 15,5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0,4 | 2,7 | 16,5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3,02 | 19,5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0,5 | 3.46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3,67 | 30 | 0,174 | ||
| JMII 13 | 6300 | dziesięć tysięcy | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5.2 | 36 | 0,239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0,6 | 7,8 | 45 | 0,38 |
| JMII 15 | dziesięć tysięcy | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8.43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0,7 | 10.23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10.97 | 85 | 1,1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13.07 | 115 | 1,65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0,9 | 14.26 | 150 | 2,69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3,28 | |
| JMII 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23,7 | 200 | 4.28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24,6 | 230 | 5.18 | |
| JMII 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29,71 | 275 | 7,7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1,2 | 32,64 | 380 | 9,3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1,2 | 37,69 | 410 | 15,3 |
| JMII 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50,43 | 510 | 20,9 | |
| JMII 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1,4 | 71,51 | 620 | 32,4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93,37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114,53 | 780 | 43,9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130,76 | 950 | 60,5 | |
